近年來，隨著天然沙開采政策的縮禁，機制砂逐漸取代天然沙成為了建筑領域必選材料；市場主要的機制砂生產線，有平鋪式干法制砂、平鋪式濕法制砂及新型環保樓式制砂等不同布局； 平鋪式濕法制砂，水洗后成品機制砂級配不合理，容易斷檔，污水無法加以利用，消耗大量水資源；平鋪式干法制砂，主要依靠皮帶進行成品砂輸送，會產生揚塵，環保不達標，且占地面積大；為解決前面二者的缺點，河南科諾機械設備有限公司平鋪干法制砂工藝進行升級改進和優化，研發出新型環保型制砂樓，有效解決了粉塵排放和成品砂選粉的問題；在市場上深受好評。

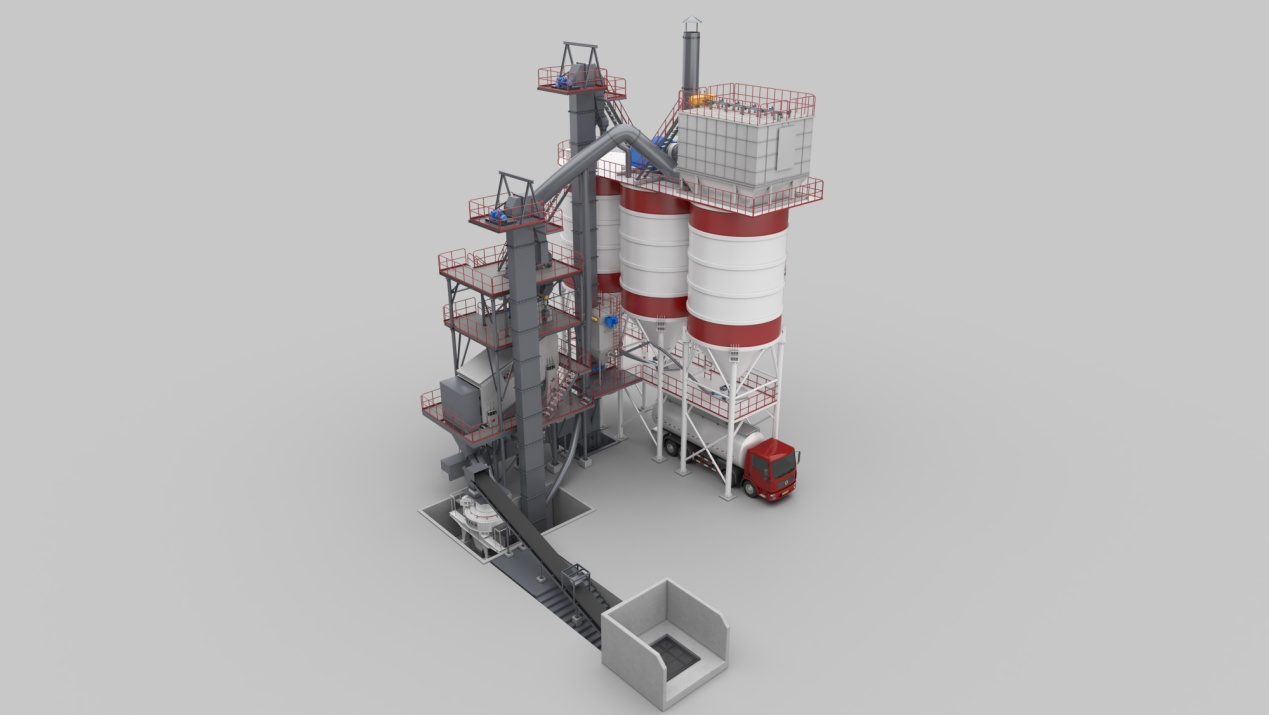

一、河南科諾機械設備有限公司干法制砂樓生產流程

       1.將廠房中0-40mm的石子通過耐磨溜管進入上料皮帶輸送機輸送至沖擊式制砂機破碎；地倉下料部安裝有手動檢修閥門和氣動控制閥門，手動便于檢修，氣動實現自動化；

       2.制砂機破碎后的物料，通過全密封耐磨溜槽卸入板鏈式提升機，并提升至篩分樓上方；提升機卸料采用密封式的耐溜槽，并把破碎物料輸送至振動給料機。

       3.物料通過振動給料機將料層攤勻，并均勻喂入?？睾Y，振動給料機采用全密封結構，與模控篩連接處采用非接觸式結構；模控篩系統由變頻高壓風機、?？睾Y主體和引風管道組成，可自動調節成品砂的含粉量及模度細數；根據對成品砂含粉量要求的控制，?？睾Y可控制成品砂含粉量由5%-20%區間可控可調；

       4.含粉量調節后的破碎石料落入1臺圓振篩進行篩分。

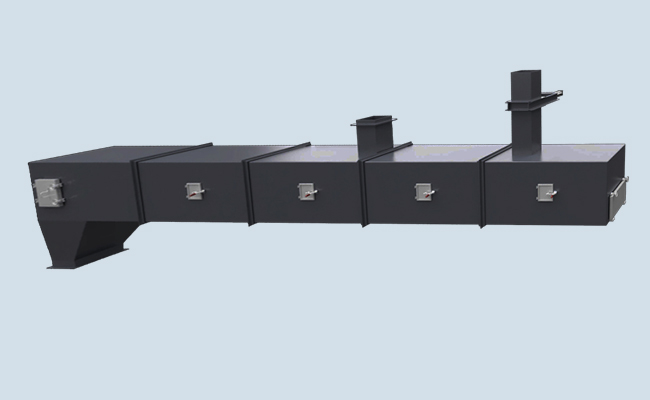

       篩上物料（不合格機制砂）直接通過篩前出料溜槽返回制砂機重新破碎，避免中間輸送環節產生揚塵；篩下物料，即＜2.6mm的物料直接由篩下料斗流入環保自清式輸送設備；環保自清式輸送設備屬公司新型產品，該產品既能輸送物料，又能自動清理灰塵重新使用。

       5.成品砂通過板鏈式提升機被提升入兩個砂儲料倉，儲料倉采用利鋼板儲料倉，容積為500T/套，料倉設有閥門控制、破拱裝置、料位監控裝置、快速裝車裝置、除塵散風裝置，整個流程密閉設計，無溢塵。

二、除塵系統流程

       1.制砂系統采用1套PPC64-5×2收塵器作為?？叵到y(tǒng)的核心，集粉儲存于下方的儲料倉，可以容納300T的石粉，石粉通過粉料專用裝車系統裝車運出，散裝過程無粉塵溢出；模控篩中抽走的含塵氣流通過除塵器過濾由引風機抽走，經除塵器過濾合格后的氣體排放至空氣中，排放高度不低于15m，排風口含塵濃度小于10mg/Nm3；

       2.制砂機、破碎料溜槽、環保自清式輸送設備通過負壓收塵管道連接于PPC64-5×2氣箱脈沖除塵器，以防止物料破碎和跌落過程產生揚塵，收集的粉塵統一集中到石粉料倉中儲存，由散裝系統裝入粉料罐車外運；

       3.成品倉放置一臺DMC100型箱式脈沖除塵器，負責收集干砂專用散裝機裝車，以防止料倉卸料過程中產生揚塵，集灰直接排入儲料倉內；

三、裝車流程：

       1.粉料裝車系統采用粉料專用散裝機，散裝機的伸縮裝車頭與運輸車進料口完全契合，并通過收塵管道抽走運輸車內的壓力，所以裝車過程中無揚塵溢出。

       2.機制砂裝車采用專用的干砂專用裝車機，裝車機伸縮量程大，并帶有收塵罩，連接負壓收塵管道，裝車過程中，罩子始終覆蓋在料堆上方，落料產生的揚塵也隨即被抽走。
